本套课程案例截图：
本套课程详细目录：
案例1:前盖课程如下:
第1课:连接器前盖产品分析，公差讲解，Log0字体加工工艺，水晶头精密松紧度分析讲解，
加工工艺分析，设计重点，斜率分析，互换镶件，顶针分析，UG视图的画法，三视图，投
影视图，剖视图，视图导出CAD，2D排位，滑块大小的确定，产品中心距的确定，压块的
设计，螺丝的画法，模仁大小的确定，模胚的导入，模胚大小的确定，模仁料厚度的确定，
模胚厚度的确定，镶件的画法。
第2课:标注样式的修改，滑块A的设计，铲机的画法，丝锁法，滑块弹簧的选择，预压长度，
压缩量讲解,块的创建，模仁大小调整。滑块B的设计，如何用面封胶，滑块镶件的拆法,螺
丝锁法。
第3课:斜导柱的画法，位置的确定，斜导柱座的设计，铲机的画法，螺丝锁法，限位螺丝的
画法，滑块底面耐磨块的设计，螺丝锁法，滑块背面耐磨块的设计，螺丝锁法，耐磨块材质
的选择，加工工艺，斜导柱 俯视图的画法，耐块俯视图的画法，滑块压块的设计，螺丝锁法，
模仁避空角画法，模仁如何做防呆，视图对齐，前模视图的画法，滑块B部分画法表示。
第4课:前模视图滑块B部分画法表示，铲机视图画法，螺丝锁法，斜导柱座画法，螺丝锁法，
铲机耐磨块槽加工工艺，铲机耐磨块画法表示，平头螺丝画法。滑块A部分画法表示，铲机
避空角的画法，螺丝锁法，块的旋转复制，侧视图滑块部分镜像，回针弹簧的选择，画法，
压缩量讲解，垃圾钉的画法，图案填充，垃圾钉的排列，如何用图层管理，流道的画法，进
胶点画法表示，
第5课:顶针的画法，侧视图的画法表示，后模镶件的拆法，图案填充，扁顶针的画法，位置
的确定，圆顶针的画法，如何防止顶针顶高，块的创建,扁顶针圆顶针侧视图的画示表示,避
空位的画法定位环，唧咀的画法，KO孔的画法，数量的确定，模仁虎口的画法，镜像。前模
水路的设计，水路边到产品边的距离多少合适。
第6课:前模水路的设计，铲机修改，螺丝锁法更改，铲机块的编辑，铲机避空位的画法，水
路的镜像。后模水路的设计，前后模螺丝的画法，排列，块旋转还原命令的应用，工艺螺丝
孔的画法。
第7课:中托司块的编辑，精定位边锁的画法，镜像，撑头的画法，排列，位置的确定，块旋
转还原命令的应用，撑头侧视图画法表示，限位柱俯视图侧视图画法表示，回针工艺孔的画
法。如何把CAD装配图导入UG,导入前要进行那些操作，CAD装配图在UG中的定位,产品缩
水率的缩放，产品3D与2D线条对齐，分型线的抽取，分型面的创建，补片面的补法，曲面
的缝合，型腔面的抽取，缝合，检查几何体。
第8课:型芯的创建，型腔的创建，后模仁镶件的3D拆法，2D线条与3D实体对齐，前后模仁
厚度的调整，前模仁镶件的3D拆法，如何拆镶件才能保证高精密度，互换镶件的拆法。滑块
A的3D详细拆法，铲机的3D画法。
第9课:铲机与滑块如何做避空，前后模仁大小调整，铲机的螺丝锁法，滑块与前模仁如何做
避空，滑块A细节完善，铲机做避空角，滑块弹簧的画法，滑块块的编辑，滑块B的3D拆法。
第10课:滑块B镶件的拆法，如何用面封胶，镶件的加工工艺，镶件如何做定位，螺丝锁法，
斜导柱的画法，斜导柱座的3D画法，螺丝锁法，铲机的3D画法，螺丝锁法，滑块背面耐磨
块的画法，螺丝锁法，滑块底面耐磨块的画法，螺丝锁法，限位螺丝的画法。
第11课:螺丝牙的3D表示，模仁部分3D排位，旋转复制，滑块压块的设计，螺丝锁法,虎口
的画法，基准的画法，流道的3D画法
第12课:进胶点的3D画法，复制，模仁流道的剪空，模的3D导入，定位环，唧嘴的3D画法,
位置调整，螺丝锁法，KO孔数量的确定。后模水路的3D画法，镜像，方铁螺丝位置调整,水
路的剪空，压块螺丝位置调整。
第13课:后模仁水路剪空，水路的镜像，位置修改，前模螺丝的画法，排列，前模仁水路剪
空，锁前模仁螺丝的3D画法，排列，工艺螺丝孔的画法;锁后模仁螺丝的3D画法，排列,工
艺螺丝孔的画法。顶针的3D画法，扁顶针的画法，托长调整。
第14课:扁顶针的3D画法，顶针杯头修剪，镶件挂台的画法，顶镶件旋转复制，顶针，扁顶
针在B板，顶针面板上做避空，扁顶针托长修改，撑头的画法，螺丝锁法，限位柱的画法,垃
圾钉的画法，排列。
第15课:锁顶针板螺丝的排列,回针弹簧的3D画法，A/B板吊模孔位置调整，边锁的3D画法，
边锁做清角，加工工艺，滑块部分在B板剪空，中间压块的画法，压块的3D画法，螺丝锁法，
螺丝牙在板上剪空。
第16课:铲机避空位，A板滑块部分剪空体的做法，复制，旋转,B板滑块部分剪空体的做法，
旋转复制，撬模槽的画法，进出水标识刻字，方铁刻模号，吊模孔刻字码,计数器的3D画法，
标准件的导入，位置调整，与模板剪空。滑块B弹簧的画法，虎口倒角。
案例2:线槽课程如下:
第1课:线槽产品分析，公差分析，产品图2D讲解，模具结构开发表讲解，顶出方向斜率分析，
端子槽重点管控尺寸，滑块方向斜率分析，滑块拆法讲解，UG视图导出CAD,块的创建，2D
排位，产品中心距的确定，模仁大小的确定，模胚的导入，大小调整，侧视图的画法，模仁
厚度的确定，模胚厚度的确定。
第2课:顶出行程模拟，滑块的设计，如何设计模具才耐用，滑块镶件如何设计定位，斜导柱
的画法，角度的选择，斜导柱座的画法，铲机的画法，螺丝锁法，限位螺丝的画法，避空位
画法，滑块底面耐磨块的画法，螺丝锁法，斜导柱避空孔的画法，滑块镶件的螺丝锁法，螺
丝块的创建，滑块背面耐磨块的画法，螺丝锁法。
第3课:耐磨块俯视图的画法，螺丝锁法，块旋转还原命令的应用压块的画法，螺丝锁法，滑
块部分旋转复制，如何设计效率才高滑块部分侧视图镜像，视图对齐，前模视图的画法，滑
块部分画法，斜导柱座俯视图的画法，螺丝锁法，铲机俯视图的画法，螺丝锁法，滑块部分
块的创建，块的旋转复制，流道的设计。
第4课:流道的设计，三板模唧嘴的画法，水口勾针的设计，螺丝锁法，回针弹簧的画法，长
度的确定，小拉杆的画法，小拉杆弹簧的装法，小拉杆行程的确定，开闭器的画法。
第5课:如何用图层管理，后模镶件的设计，块的创建，复制，镜像，顶针的下法，位置的确
定，顶针的排列，块的编辑，顶针侧视图的表示。后模水路的设计，堵头的画法，防水圈的
画法表示，嘴沉头的画法。
第6课:后模水路的设计，前模水路的设计，斜导柱固定座块的编辑，锁前后模仁螺丝的画法，
排列，镜像，侧视图完善，模仁避空角画法，如何做防呆，KO孔的画法，撑头的画法，位置
的确定，排列，垃圾钉的画法，螺丝锁法，排列，限位柱的画法，螺丝锁法撬模角的画法,侧
视图的表示。
第7课:唧嘴处如何做避空，3D分模，缩水率的缩放，分型线的抽取，分型面的创建，滑块分
型面如何设计才好做，好配模，滑块的设计，如何设计滑块才耐用，前后模对插镶件如何设
计才耐用，如何拆镶件才理想。
第8课:分型面完善，孔的修补，补片面，镜像，型腔面的复制修剪，缝合，插穿面接顺。
第9课:如何用检查几何体检查片体边界，型的创建，型芯的创建，3D与2D线条对齐，滑块
增加斜度，滑块镶件的设计，后镶件的拆法，前模镶件的拆法。
第10课:枕位处完善，后模镶件挂台的画法，镶件挂台模仁处的画法，加工工艺，产品的3D
排位，模仁尺寸修改，模仁部分旋转复制，虎口的画法，R角做避空，顶面做避空。模胚的
3D导入，开框参数输入，流道的3D画法，剪空。
第11课:流道的3D画法，唧嘴的3D画法，曲线的修剪，流道剪空体，唧嘴与模板做避空,唧
嘴的螺丝锁法，水口勾针的3D画法，螺丝标准件的导入，螺丝锁法，螺丝的剪空,水口勾针
做避空，前模水路的3D画法，水路的剪空，水路的镜像。
第12课:锁前后模仁螺丝的画法，如何从燕秀外挂导入顶针，顶针细节完善，顶针剪空体的
做法，顶针在B板，顶针面板上做避空，撑头的3D画法，螺丝锁法，回针弹簧的3D画法,垃
圾钉3D画法:排列，限位柱的3D画法。
第13课:撬模槽的画法，滑块座的设计，滑块镶件R角做避空，斜导柱的画法，如何从自定义
零件库导入螺丝，铲机的3D画法，滑块背面底面耐磨块的画法，螺丝锁法，滑块剪空体的做
法，滑块压块的设计，螺丝锁法，斜导柱避空孔的画法，铲机的螺丝锁法。
第14课:斜导柱的3D画法，螺丝锁法，如何从燕秀外挂导入螺丝滑块部分剪空体的做法，旋
转复制剪空，尼龙胶塞的3D画法，如何从燕秀外挂导入胶塞标准件，小拉杆的3D画法，如
何从燕秀外挂导入小拉杆，参数如何设置，小拉杆如何加弹簧，回针增加工艺螺丝孔。
第15课:计数器的画法，如何从自定义零件库导入,位置调整，计数器如何安装才能起到保护
作用，计数器压块的设计，螺丝锁法，销钉的定位，进出水标识刻字，方铁刻模号，吊模孔
刻字，前后仁倒角，滑块座倒角，滑块压块耐磨块智能倒角，滑块镶件倒角，斜导柱座倒角，
铲机倒角，A板，B板智能倒角，脱料板倒角。
案例3:Holder课程如下:
第1课:Holder产品分析，公差讲解，插件前后分析，如何开模，前后模如何划分，如何顶出，
流道如何设计才能保证每个产品进胶均匀，对于高精度的插件模如何设计,如何设计才能保证
镶件的精度，减少摩擦力。后模部分讲解，镶件的拆法，分型线,如何拆镶件加工才能保证高
精度，加工工艺，镶件公差讲解，如何拆镶件才好加工，保证高精密度,小镶件材质如何选择。
前模部分讲解模板如何加工才达到精度，外围镶件定位处讲解。
第2课:前模外围镶件讲解，公差的标注，对插镶件分析，镶件分析，退刀槽的画法，细节放
大视图，镶件材质的选择，硬度，加工工艺，镶件拆法讲解，模板的加工工艺，为何要增加
承板，嘴如何设计才能减短料道总长度，减少打料时间，精定位边锁，斜度锁讲解，平衡块，
限位柱，带斜度小镶件拆法。
第3课:产品缩水率分析，如何在UG中画三视图，投影视图，剖视图，轴测图，UG视图导出
CAD，缩水率的缩放，产品的2D排位，产品中心距的确定，镶件大小的确定，模仁大小的确
定，模胚大小的确定，模胚的导入，侧视图的画法，模仁料材质的选择。
第4课:A板，B板和托板厚度的确定，顶出行程分析，侧视图的画法，模仁镶件凸凹位如何做
定位，前后模镶件的螺丝锁法，工艺螺丝孔的画法，镶件挂台的画法，虚实线表示,前视图的
画法，如何设计效率才高，方法，技巧，模仁避空角的画法，如何做防呆，防止装反。
第5课:如何用图层管理，设为当前图层，流道的设计,如何设计才能保证进胶平衡，相同成型
周期每个产品重量相等,不超过公差范围，进胶点侧视图的画法，定位环，唧嘴侧视图俯视图
的画法，曲线的修剪，KO孔的画法，回针弹簧的画法，压缩量讲解，弹簧长度的确定，进胶
点俯视图表示，顶针的排列，顶针侧视图画法表示，镶件的画法，图案填充。
第6课:镶件挂台的画法，镶件的复制，流道镶件的设计，后模镶件的拆法，图案填充，旋转
复制，加工工艺，如何设计才能保证精度，小镶件的拆法，块的编辑。
第7课:镶件块的编辑，旋转复制，如何设计连体镶件，镶件的图案填充，挂台避空位，挂台
厚度，侧视图的表示，镜像，小镶件的拆法，图案填充，块的创建，顶针的下法，位置的确
定，前模水路的设计。
第8课:撬模角的画法，侧视图的表示，计数器标准件的导入，位置的确定，A/B板吊模孔位
置调整，边锁标准件的导入，避空角的画法，平衡块的设计，斜度定位锁的设计，撑头的画
法，垃圾钉的画法，排列，限位柱的画法。
第9课:3D分模，缩水率的缩放,分型线的抽取，分型面的创建，修剪，缝合，孔的修补，如
何把2D装配图导入UG，导入前要进行那些操作，2D线条与3D对齐，后模镶件的详细拆法。
第10课:后模镶件的详细拆法，挂台避空位，加工工艺;前模镶件的详细拆法，退刀槽的画法，
流道镶件的拆法，挂台倒角，镶件的复制，镶件如何做连体，
第11课:流道镶件的3D画法，挂台避空位，镶件复制，旋转复制细节完善，外围镶件螺丝的
画法，标准件的导入，外围镶件的3D画法，螺丝锁法，工艺孔的设计，斜度小镶件的拆法，
垫板的设计:唧嘴镶件的3D拆法，挂台的画法。
第12课:前模镶件高度调整，挂台避空位，加工工艺，前增加垫板，外围镶件凸凹位的设计，
螺丝的锁法，工艺螺丝孔的画法，模胚的3D导入，模仁避空位的画法，顶针，双节顶针的画
法，如何从燕秀外挂导入顶针，顶针的排列，流道的3D画法，进胶点的画法。
第13课:流道的镜像，合并，剪空，顶针高度调整，定位环，的3D画法，螺丝锁法，唧嘴做
避空，顶针剪空体的做法，复制，旋转，托板，顶针而板顶针做避空，前模水路的3D画法，
托板螺丝孔剪空，回针弹簧的3D画法，撑头的3D画法，如何用燕秀外挂画撑头，白动修剪
模板，垃圾钉的3D画法，螺丝锁法。
第14课:垃圾钉螺丝锁法修改，垃圾钉排列，限位柱的3D画法,平衡块的3D画法，旋转复制，
螺丝锁法，边锁的3D画法，避空位的做法，斜度定位锁的3D画法，螺丝锁法，计数器剪空
体的做法，计数器标准件的导入，位置的确定，锁模块的导入，剪空，检查。
案例4:下盖 课程如下:
第1课:下盖产品分析，插件模与普通模具有何区别，镶件如何拆法，镶件材质的选择，加工
工艺，公差讲解，重点管控尺寸，前后模仁材质的选择，热处理硬度，A，B板通框加工工艺，
为何要做通框。
第2课:有热嘴有热流道板的三板模如何设计，小拉杆如何设计，和普通模具有何区别，三板
模开模行程模拟，热嘴套如何设计，材质的选择，垫板的螺丝锁法,为何要增加承板，撑头的
下法，后模水路的设计，前模水路的设计，脱料板水路的设计。模板的标注原则，插件模的
设计理念，设计重点。
第3课:组立图如何设计，产品分析，UG视图如何转出CAD，镜像如何放缩水率，2D产品图
讲解，公差分析，产品2D排位，产品中心距的确定，模仁料的确定，挤紧块位置的确定，模
胚大小的确定挤紧块大小修改，模仁如何做防呆，防止装反，视图如何对齐，侧视图的画法。
第4课:模仁料厚度的确定，A板模框加工工艺,垫板的画法，螺丝锁法，热流道板厚度的确定，
分流板部分讲解。后模仁垫板的画法顶出行程分析，拉伸命令的应用，隔热板的画法,托板的
画法，块的编辑，镶件的加工工艺。
第5课:前模视图完善，挤紧块镜像，产品的排列，镶件的画法，插穿面分析，小镶件的拆法，
挂台的画法表示，避空位表示，小镶件材质的选择，镶件的拆法理念，镶件的填充，比例的调
整，块的创建，镜像。
第6课:镶件挂台的画法，避空位表示，块的编辑，旋转，复制，镶件侧视图的画法表示，挂
台槽如何设计加工精度高，挂台槽2D画法表示。后模镶件的拆法，镶件大小的确定，2D的
画法表示，插穿位拆镶件，镶件的填充。
第7课:后模镶件的拆法分析，2D的画法表示，曲线的连接，修剪镶件的填充，块的创建，编
辑，旋转，复制，镶件如何做防呆，镶件挂台的避空，2D画法表示，侧视图的表示，进胶点
的画法.
第8课:进胶点的设计，流道的画法，燕秀图层的应用，挤紧块的画法，螺丝锁法，工艺螺丝
孔，产品顶针位置分析，顶针位置的确定，如何设计顶针才顶出平衡，顶针的画法，扁顶针
的画法，燕秀快捷命令的应用，弹簧的选择，压缩量讲解，弹簧的画法，撑头的画法，块的
编辑，后模水路的设计。
第9课:后模水路的设计，垫板的画法，螺丝锁法，模仁虎口的画法，镜像，模仁的螺丝排列，
锁法，后模垫板水路的画法，前模垫板水路的画法,正侧视图的画法表示。热嘴部分分析, 流
道的设计水口勾针分析，定位，热嘴套的画法，螺丝锁法，水口勾针的画法
第10课:水口勾针的画法表示，开闭器分析讲解，开闭器位置的确定，画法，有热嘴的三板模
如何设计，小拉杆分析讲解，小拉杆的画法，块旋转还原，小拉杆位置的确定，流道侧视图
的画法，KO孔的画法表示，防尘板的设计,位置确定,螺丝锁法码模槽的画法，进胶波点画法。
第11课:产品如何分模，缩水率的缩放，分型线的抽取，分型面的创建，延伸片体，片体的
修剪，插穿面的设计，片体修剪，靠破面的画法，孔的补法，曲面的缝合，型腔的创建，型
芯的创建，2D线条旋转，型腔型芯厚度的调整，小镶件的拆法。
第12课:枕位面的设计，替换面，插穿面斜度，小镶件的拆法，加工工艺，挂台的画法，避空
位，流道，水口勾针的3D画法。
第13课:小镶件的正确拆法，挂台的画法，避空位，前模仁的3D画法，镶件避空角，镶件如
何做防呆，挂台槽如何加工，前模仁的画法完善，镶件的复制，旋转。
第14课:后模仁的3D画法，镶件孔的剪空，旋转，镶件挂台槽的做法，镶件的复制,旋转。模
胚的3D导入，参数修改，模胚颜色修改模胚3D和2D线条对齐，热流道板厚度的调整，智能
倒角，码的画法，前模垫板3D画法。
第15课:前模垫板的螺丝画法，如何从燕秀工具条导入螺丝，螺丝的导入，复制，镜像，前模
垫板螺丝镜像，B板垫板槽剪空，前模挤紧块的3D画法，螺丝锁法，工艺螺丝孔，挤紧块,剪
空体，螺丝镜像，前模仁的螺丝锁法，螺丝的3D导入，复制，剪空。顶针的3D导入，修剪，
扁顶针的参数修改，导入，复制。
第16课:顶针的复制，剪空，垫板顶针孔剪空，单边做避空，顶针剪空体，复制，垫板，顶针
面板剪空，顶针杯头做避空，倒R角，顶针杯头剪空体的做法，复制，剪空。后模水路的3D
画法，镜像前模水路的3D画法，剪空;小拉杆的3D画法，螺丝画法，螺丝长度调整，小拉杆
复制，镜像，模板剪空。
第17课:开闭器的3D画法，如何从燕秀导入，自动修剪。流道的3D画法，复制，剪空，进胶
流道水口勾针复制，模板剪空，热嘴套的3D画法，水口勾针避空位，水口勾针如何定位，热
嘴孔R角避空螺丝锁法，热嘴套复制，旋转，剪空。
第18课:脱料板水路的设计，模仁虎口的3D画法，虎口如何设计加工精度才高，回针弹簧的
画法，如何从燕秀导入回针弹，弹参数的修改，限位柱的3D画法，撑头的3D画法，中托司导
套的3D画法，工艺螺丝孔，镜像。
第19课:防尘板的3D画法，螺丝锁法，顶针板螺丝的画法，模板吊模孔的画法，镜像，定位
环的导入，剪空。
案例5:压线盖课程如下:
第1课:压线盖产品分析，斜率分析，公差讲解，DFM报告讲解区域分析，厚度检查讲解，公
差调整，加工工艺讲解，滑块拆模分析，镶件的拆法，材质的选择，挤紧块讲解，镶件标数
讲解，料头弹出器，铲机的设计，模仁料备料原则。
第2课:前模镶件的拆法讲解，镶件如何快速区分，出图方法，如何标数，细节放大视图。水
路讲解，两块模仁料水路如何连接，挤鋆紧块如何设计，脱料板镶件的作用，厚度的确定,如
何做定位，丝锁法。滑块定位镶件，中间压块如何定位，压块材质的选择，垃圾钉讲解，螺
丝锁法，中托司工艺螺丝孔，计数器规格的选择,位置的确定，螺丝锁法，2D装配图讲解，材
料明细表讲解，模胚加工图如何用文字表达，前模仁镶件孔的加工方法，线割线如何用颜色
区分，2D散件图框内容讲解，模穴号刻字图。
第3课:2D组立图的设计，UG视图的画法，三视图,投影视图，剖视图等，如何导出CAD，缩
水率的缩放，产品图如何调入模具图，产品的排位，产品中心距的确定，模仁大小的确定，
模胚的确定模胚参数修改，如何导入，前后模仁厚度的确定，如何用图层管理滑块线条侧视
图的画法，正视图的画法，斜导柱的画法，铲机角度与斜导柱角度的关联性，如何设计角度
防止合模产生干涉以及开模减少摩擦，滑块如何限位，限位螺丝的画法，如何设计才能减短
斜导柱的长度，防止变形，铲机设计的外观要求，铲机的螺丝锁法斜导柱套的螺丝锁法，铲
机如何按标准做定位，滑块弹的画法
第4课:如何设计加强滑块的强度，斜导柱正视图的画法，数量的确定，滑块弹簧正视图的画
法，滑块小镶件的画法，定位，避空位，挂台的画法，定位镶针的画法，圆弹簧的画法，滑
块部分镜像，A,B板厚度的确定，块的创建，块旋转还原。滑块压块的画法，前模视图的画
法，视图如何对齐，斜导柱前模视图的画法。
第5课:铲机正视图的画法，铲机长度方向尺寸确定，滑块的A板避空位线条画法，块的创建，
块的编辑，复制，铲机的螺丝锁法，正视图画法，侧视图的画法，流道的设计，镜像，流道
大小的确定流道侧视图的画法，进胶口大小的确定，面板厚度的确定，唧嘴的画法。
第6课:唧嘴正视图的画法，螺丝锁法，水口勾针的画法，螺丝锁法，脱料板镶件的画法，螺
丝锁法，A板避空位的画法，料头弹出器的画法，分析讲解，位置的确定，KO孔的画法，数
量的确定。挤紧块分析，大小厚度的确定，工艺螺丝孔，模仁与避空，虎口的画法，顶针分
析，顶针位置数量的确定，扁顶针，圆顶针的画法。
第7课:圆顶针侧视图的画法，顶针托长调整，扁顶针侧视图的画法，托长调整，水口针的画
法，倒扣位，如何设计才能全自动生产后模水路的画法，如何在模仁侧面设计防水圈，块的
创建，镜像后模水路侧视图的画法，镜像，模仁的螺丝排列，螺丝锁法，工艺螺丝孔，回针
弹簧正侧视图的画法，镜像，压缩量讲解，唧外观视图表示，撑头如何设计，统一规格，下
撑头的方法，撑头位置的选择，撑头正侧视图的画法，限位柱的设计，画法表示，垃圾钉的
画法，位置的选择，图案填充。
第8课:锁顶针板螺丝的画法，复制，排列。小拉杆的画法，位置的确定，弹簧的选择，画法，
为何要用到弹簧，开闭器的画法，位置的确定，吊模孔的画法，镜像，细节放大视图，前模
拆镶件分析，镶件的画法表示，材质的选择，块的创建，复制，插穿小镶件分析，拆法讲解，
挂台的画法表示，
第9课:镶件如何用图案填充，如何用颜色区分镶件，线条如何打断，镶件块的创建,复制,镶件
侧视图的画法表示，线条的修剪，前模圆镶件如何做避空。滑块定位镶件如何设计，前
后水路画法表示,撬模角的画法，脱料板镶件的螺丝锁法,模仁工艺螺丝孔，计数器的画法讲解。
第10课:前模视图镶针画法表示，进胶点前模视图画法，视图的检查方法，3D产品缩水率的
缩放，斜率分析，分型线的抽取，分型面的创建，曲面的修剪，延伸，缝合，镜像，分型面
如何设计才好加工，检查几何体，如何检查片体的边界，
第11课:片体边界检查，分型面的创建，碰穿孔的修补，型腔面的抽取，修剪，缝合，方块的
创建，型腔的创建，型芯的创建，滑块的拆法，镜像。2D装配图如何导入UG，导入前要进行
那些操作，2D线条如何与3D产品对齐，前后模仁大小厚度调整，滑块镶件大小厚度调整。
第12课:滑块镶件的设计，细节完善，复制，旋转，滑块镶件剪空体的做法，为何要做剪空体，
滑块座的3D画法，铲机的画法，斜导柱的画法，避空位，滑块弹簧的导入，位置调整，滑块
定位镶针的画法。
第13课:无头螺丝的3D导入，剪空，模的3D导入，整理，模仁剪空体的画法，A,B板剪空，
滑块压块的设计，滑块剪空体的做法滑块部分剪空，共用压块如何做定位，平衡块的3D导入，
大小调整，平头螺丝的导入，限位螺丝的画法，耐磨块部分剪空体的做法复制，剪空，共用
压块的螺丝锁法，铲机耐磨块的画法。
第14课:铲机耐磨块的画法，螺丝锁法，滑块剪空体的做法，A板剪空，铲机的螺丝锁法，A
板铲机部分剪空体的做法，复制，旋转，剪空，前后模仁挤紧块的画法，螺丝锁法，工艺螺
丝孔，挤紧块部分剪空体的做法，镜像，滑块部分细节完善，分型面位处修改
第15课:分型面枕位处修改，虎口的3D画法，分型面细节完善,流道的3D画法， 封胶位讲解，
枕位处如何倒角。
第16课:进胶点的3D画法，前模镶件的拆法，挂台画法，镶件剪空体的做法，R角为何不能
避空，中间圆镶件的拆法，加工工艺，后模小镶件的拆法，挂台画法，为何要拆小镶件，后
模镶件的修剪
第17课:镶件材质的选择，顶针的3D画法，拉料针如何做全自动，双节顶针的画法，托长调
整，顶针的复制，顶针在B板,顶针板上做避空，水路的3D画法，镜像，前模螺丝的画法,如
何从燕秀外挂导入螺丝标准件。
第18课:后模螺丝的画法，工艺螺丝孔，前后模仁销钉孔定位，滑块定位，镶件的画法，模胚
流道的画法，水口勾针的画法，固定，避空，大唧嘴的画法，小拉杆的3D画法。
第19课:小拉杆弹簧的导入，开闭器的3D画法，如何从燕秀外挂导入，回针弹簧的3D画法，
撑头的画法，限位柱的画法，垃圾钉的画法，中托司的画法，标准件的导入，脱料板的螺丝
锁法，料头弹出器的3D画法。
第20课:料头弹出器的3D画法，位置的确定，弹导入，板剪空模板吊模孔的画法，撬模槽的
画法，计数器的导入，位置调整，计数器压块的设计，检查。

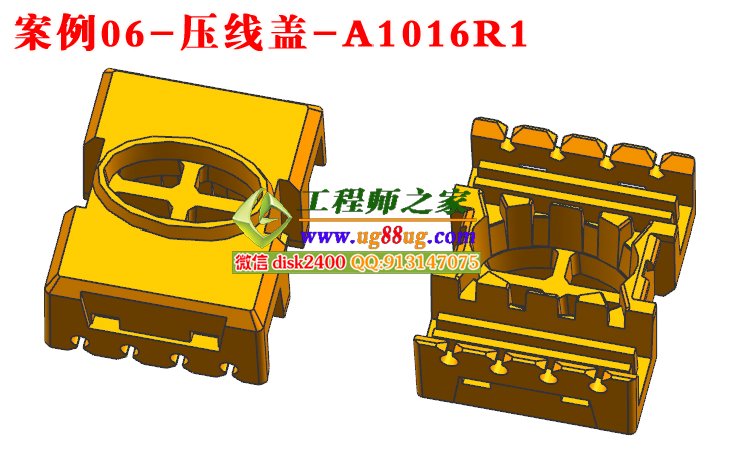

案例6:压线盖 课程如下:
第1课:压线盖产品分析，DFM报告讲解，产品建议，拆线分析如何拆模合理，滑块镶件的定
位，模具3D讲解,刻字,前后模热处理如何备料，镶件材质的选择，标数原则,小镶件如何拼料。
第2课:如何查看产品是否已放缩水率，顶出方向是否正确，斜率分析，分型线的抽取，分型
面的创建，滑块面的创建，滑块镶件的设计，如何检查产品，碰穿孔面的做法，曲面的合,合
后有隙如何处理，型腔的创建，型芯的创建，产品与工件剪不开如何处理。
第3课:2D装配图如何导入3D，导入前要进行那些操作，2D线条与3D对齐，滑块镶件细节完
善，前后模仁大小厚度调整，细节完善虎口的画法，滑块镶件的修剪。
第4课:滑块镶件如何做斜度，封胶位，复杂曲面倒R角的技巧，方法，滑块座的设计，滑块镶
件如何定位，铲机的画法，T型块的设计，滑块弹簧压缩量讲解，如何从燕秀外挂导入模胚，
图层管理，干涉检查。
第5课:B板模仁，滑块部分如何剪空，压块螺丝的画法，中间共用铲机的3D画法，滑块剪空
体的做法，耐块的3D导入，大小调整螺丝锁法，限位螺丝的画法，铲机螺丝的画法，铲机滑
块在A板部分剪空，模仁角做避空。
第6课:铲机角落做避空，A板模仁和铲机剪空体的做法，旋转，剪空，模仁如何做防呆，防止
装反;B板模仁角做避空，B板模仁和渭块部分剪空体的做法，旋转，剪空，中间耐磨块的画法，
螺丝锁法，滑块定位镶件的设计,后模仁镶件的拆法，前模浇口套的设计,流道，进胶点的画法。
第7课:唧嘴定位环的3D画法，避空位，螺丝锁法，水口勾针的3D
画法，复制，螺丝锁法，料头弹出器的画法，剪空体的做法，扁顶针的3D画法，后模水路的
3D画法。
第8课:后模水路剪空，水路到产品的合理距离，前后模水路的设计，防水圈的画法，模仁的
螺丝画法，工艺螺丝孔，滑块镶件在前模部分剪空，小拉杆的3D画法。
第9课:尼龙胶塞的3D画法，撑头的画法，如何用燕秀工具画头，限位柱的3D画法，垃圾钉的
3D画法，回针弹标准件的导入，回针工艺螺丝孔，KO孔的画法，计数器的画法，压块的画法，
B板撬模槽的画法，进出水刻字标识，方铁刻模号。
案例7:压线盖课程如下:
第1课:DFM报告讲解,厚度计算，改善建议,产品图公差讲解2D装配图讲解，模胚图讲解，标
数原则，线割图表示,模仁图如何标数，散件图如何标数，公差标注，镶件如何拼料排位，订
料尺寸如何填写。
第2课:耐块如何拼料，顶针如何标数，模穴号如何出图，产品结构分析，滑块镶件如何做定
位，滑块如何拆模，滑块行程模拟，擦穿位为何要拆镶件，镶件材质的选择，小镶件下面为
何要做垫板，滑块中间压块如何做定位，为何滑块底面，背面都要做耐块，前后模仁如何做
定位，为何要做工艺孔，热流道部分讲解，接线盒，压线块，发热圈，铭牌。滑块铲机的设
计形式，计数器的装法，如何设计才能起到保护作用，方铁刻模号，回针弹簧的选择，镶件
如何做防呆。
第3课:产品如何分模，斜率分析，分型线的抽取，缩水率的放取分型面的创建，曲面的修剪，
滑块的拆法，如何设计才好加工，如何加强滑块的强度，前模面的抽取，缝合，型腔的创建，
型芯的创建，2D线条如何导入UG，如何与3D重叠。
第4课:前后模仁厚度调整，细节完善，后镶件的拆法，旋转复制，前模仁镶件的拆法，滑块
镶件细节完善，滑块座的设计。
第5课:滑块座的设计，滑块压块的设计，后模仁优化，位处修改，铲机耐磨块的画法，螺丝
锁法，斜导柱的画法，共用铲机的画法，T型块的设计，如何加强T型块的强度，滑块弹簧的
选择，确定
第6课:如何从燕秀导入弹簧，如何导入模胚，参数如何修改，图层管理，耐磨块的3D画法，
螺丝锁法，限位螺丝的画法，铲机的螺丝锁法，压块的螺丝锁法。
第7课:滑块1压块/螺丝复制，滑块剪空体的做法，后仁剪空，滑块与模仁如何避空,B板耐磨
块螺丝牙剪空，滑块部分剪空体的做法，旋转，剪空，模仁如何做防呆，虎口的画法。
第8课:模仁剪空体的做法，前模仁剪空，合并，虎口侧面如何避空，如何从燕秀导入螺丝，
模仁角做避空，滑块与前模仁如何做避空，前模仁角落处做避空，后模仁小镶件的拆法，挂
台的画法，镶针的画法。
第9课:镶针杯头的画法，镶件镶针高度调整，垫板的画法，螺丝锁法，挂台做避空，参数移
除方法，流道的画法，进胶点的画法，顶针的画法，双节顶针的画法。
第10课:顶针高度调整，后模水路的画法，前水路的画法，前仁的螺丝锁法，后模仁的螺丝锁
法，工艺螺丝孔的画法，精定位的画法，中间耐磨块的画法，剪空，螺丝锁法，限位螺丝的画
法，耐磨块部分剪空体的做法。
第11课:边锁的画法，如何保证加工精度，边锁避空位的做法，计数器的画法,标准件的导入，
计数器设计注意事项，回针弹的画法，撑头的画法，垃圾钉的画法，撬模角的画法，热嘴部
分讲解，如何设计，导入，整理。
---------------------------------------------------------------------------------------------
购买方式：
百度云盘下载购买流程：
(1).请先注册本站会员，然后提交订单，在配送方式选择网盘下载
(2).下单后可以用微信或者支付宝付款，如不方便填写地址信息，可以直接扫描下面
微信或者支付宝的二维码.
(3).付款后请联系QQ客服913147075，截下付款记录给客服，客服会提供百度云盘下载链接。
---------------------------------------------------------------------------------------------
联系方式 ：
QQ:913147075（技术支持）
E-Mail:913147075@qq.com
网站:http://www.ug88ug.com/
手机:13437429443
---------------------------------------------------------------------------------------------
