UG4.0高级模具设计经典结构分模大全视频教程57例

---------------------------------------------------------------------------------------------

产品属性：

 产品名称：UG4.0高级模具设计经典结构分模大全视频教程57例

                货号:  SMU50                           是否加密：是

  教程播放时间：没统计                        产品容量：34.8G

         光盘数量：13DVD                            文件格式：语音视频

         软件版本：UGNX4.0            是否有练习图档：有

---------------------------------------------------------------------------------------------

本站介绍：

    本站聚集了数十位工程师录制的工厂实战视频教程,内容涉及了模具设计,结构

设计,产品设计,逆向抄数,生产工程等诸多领域,都是难得一见的精品,甚至很多是

大型跨国企业的内部培训资料.其中有些视频是由我站的工程师亲自录制的.新产

品会不断上架,赚钱不是本站的唯一目的,只希望通过这个平台以网络会友,认识更

多的人,让更多的人能早日成功,有需要的请联系我们.另,如果您是某个行业的顶尖

师傅,也可能联系我们,为我们录制视频教程.如果大家有好的资料也可以拿出来与

我们交换,交换流程请点击资料交换流程。
---------------------------------------------------------------------------------------------

内容介绍:

     模具设计师做为中国目前极其缺乏的金领职业，工资高达500-10000.高薪及旺盛的

人才需求，带动了目前社会的模具设计培训热潮。但目前的培训机构良秀不齐，大都

是培训一些理论知识，和工厂的实际运用完全脱节，所以那些花3000-5000培训几个

月的学员大都无法通过见工时的模具设构考核。
      到培训班参加培训的效果不尽人意，且离职参加培训需要付出很高的成本，针对目前

这种情况，我们推出了这一套完全自学的完全使用工厂实例视频教程。
    本教程由深圳模具大厂20多年模具设计经验的的模具主管花了二年时间精心录制。全

套教程57个例子，教程从简单到复杂基本包括了目前市面上的常用的模具结构。本套教

程的使用软件为UG，但使用其它模具设计软件的朋友同样也可以参考学习其中的模具设

计思想方法。
本套教程适合：模具设计专业的学生，及社会中想从事模具设计的初学者，也适合有一

定模具设计经验，想进一步提高模具设计水平的朋友。全套教程以工厂实例为蓝本，让您

所学和工作完全接轨

详细目录如下：

001初遇UG:详细讲解模胚、法兰、唧嘴、标准件的调用、详细讲解顶针、丝筒、小水口模胚、

点胶、三板模流道,整套模的设计流程

 002浇口与流道:扇型，潜顶针，大水口直接进，牛角进水

 003电话机:MPV分模法，更改产品参数让模具数同步改动,拔模斜度的放法,去圆角放斜度，去

圆角删面，拉实体，强行法，补偿法

 004拼科组装:一模多科芯，移产品和移坐标两种方式摆正产品,stp文件导入

 005收录机顶壳:proe转UG、前模内藏行位、一模多产品、快速拆镶件

 006豆浆机:前模斜弹、后模推板、巧妙辟开斜弹中间缺口

 007象面具:异形边缘分型面处理，异形边缘抓取最大外围,高难度曲面处理

 008折叠音响机壳:前模难处理包圆角斜弹、细解前模行位做法、一出二

 009电脑CD门:调CAD到UG、proe转UG、一模多产品、顶针式挂台斜顶、斜行位

 010内行位:在产品里面做行位，解决无法做斜顶的扣位

 011狗腿铲机:前模斜行位、狗腿铲机的用法、强行复位用法

 012行位中顶针:行位上做顶针，让产品不会产生变形，产品抽松后顶针可与行位一起移位

 013行位中司筒:行位上装丝筒，产品抽松后丝筒可与行位一起移位

 014行位中弹针:在行位上做弹针，两个方向出扣位,与狗腿延时行位做配合,巧妙实用

 015行位中行位:行位上行位而且带动小行位走一段距离

 016行位上斜顶:行位上装斜顶，强行复位，强行行开扣位，斜顶可与行位一起移位

 017碟层行:双层行位，简化解决不同方向的出模

 018分段式内圆周伸缩:经典分段式内扣内缩机构

 019全周式内圆周伸缩:经典全周式内扣内缩机构，四块顶针板扣鸡控制二次顶出产品

 020内缩圆另解:斜顶配内行位，巧妙而简单,手动画唧嘴，搭边水口，顶针

 021无线耳机叉仔:异形小空间斜顶，巧妙结构行位带动行位再带动行位，避免用油缸

 022键帽:四块顶针板之扣鸡二次顶出，延迟流道顶出，复位顶针斜顶

 023高压锅手柄:另类轨道出行位，无顶出系统之拉杆顶出

 024连环扣:CAD导入UG作图，改进网上版本不合理之处

 025打印机之主壳:大型精密模具，模架超过一米,大模的制做工艺和技巧，油缸抽出行位

 026打印机之活动盖:4590精密模具,六个行位两个斜顶，斜顶双重定位T块定位

 027打印机配件三层齿轮:巧秒辟开中间齿轮，达到线割效果,如何加固行位

 028DVD机壳:高档产品，加工要求高，前模行位细解，大行位的做法

 029三次顶出湿纸巾盒盖:六块顶针板，三次顶出，叠层扣鸡

 030二次抽芯酒店调酒器:两次抽芯，强行脱模，简化三次顶出的结构

 031收录机盖:三边前模T行行位，细讲前模行位的做法

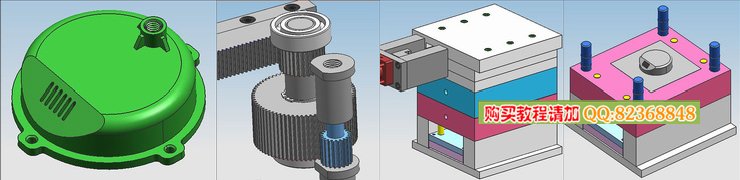

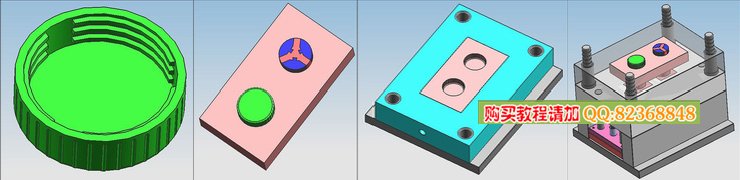

 032螺纹系列之一后螺纹马达水壶盖子:经典马达配合链轮，螺杆后退出螺牙

 033螺纹系列之二后螺纹油缸水瓶盖:油缸配合齿条，推板顶出产品，油缸装了行程开关

 034螺纹系列之三侧螺纹:利用前后模开模距离，装上齿条驱动齿轮组运转，侧螺纹解法

 035螺纹系列之四前模螺纹:前模螺纹解法,油缸配齿条

 036斜齿轮:顶出产品时可旋转模芯，细讲解斜齿轮腔体加工工艺，让你不再是懂非懂，三板流

道点胶纯手工打造

 037气顶加单热嘴:讲解常用的气顶结构和热唧嘴的用法

 038专业笔模之笔筒:精密专业笔模的制作,后模走螺纹，马达带动，无顶板设计，前模拉杆拉动

推板顶出产品

 039专业笔模之笔头:精密专业笔模的制作，行位上走流道，行位耐磨块的使用,运水的详细制作,

包括行位运水，丝筒运水如何调用运水的标准件

 040专业笔模之软胶套:精密专业笔模的制作，扣鸡控制开模动作，实现开动行位再顶出

 041二次顶出之一尼龙扣:常用二次顶出，利用简单的尼龙扣实现避空强脱

 042二次顶出之二扣鸡:常用机械式二次顶出，利有扣鸡控制行程，保险实用

 043前模斜顶之翻盖手机壳:前后模斜顶，前模斜顶用紧位扣鸡控制

 044风扇叶片:常见的风扇叶片分模，以及进胶和顶出

 045高精密手机:高端精密手机分解，不同行位的做法，斜定座的做法

 046斜顶上装顶针:斜顶上装顶针,简单巧妙但实用，避免胶位粘斜顶

 047斜顶上面装丝筒:斜顶上装丝筒，比斜顶上装顶针要复杂,结构更上一层楼

 048斜顶上面做斜顶:斜顶上面做斜顶可以解决两个方向有扣位的出模问题，神奇

 049行不同方向的孔:结合自动分模命令讲解，一个行位如何行动不同方向的针

 050飘柔洗发水盖子:四块顶针板扣鸡二次强行顶出，前模先把粘模位抽空，大针中间两次搭桥

 051摁式沐浴露盖子:弧型抽型，后模出螺纹，无顶针板设计，推板强行拉出产品

 052数码相机:四边行位，分不开模之处理法，精密模拼科法

 053弧抽芯系列之一弯管:双油缸双抽芯，经典弧型抽芯结构，油缸安装细解

 054弧抽芯系列之二大型弯管:大型弯管制作，直位配弧位，包住弧位先行开直伸位，直身行位

随弧抽芯一起行动

 055弧抽芯系列之三三通管:复杂经典大型三通管制作，同样先抽直位再抽弧位，六行位两油缸

 056弧抽芯系列之四花洒:经典中的经典，齿轮组弧抽芯，油缸抽芯系列

 057弧抽芯系列之五水龙头:六行位，两抽芯长斜导，简捷的连杆拉动弧抽芯

 ---------------------------------------------------------------------------------------------
