Proe4.0滑盖手机结构设计视频教程

内容介绍:

本视频教程内容详介
   本教程运用4款滑盖手机(2款普通滑轨+2款高仿N95)做为题材讲述滑盖手机的各环节设计要点.
讲述5种类型滑轨的结构特点(普通金属滑轨,塑胶滑轨,整体式内嵌滑轨,双向滑轨,有助推式滑轨,
无助推式滑轨).
   用其中一款滑盖机全程建模录像不放过每个细节,依据教程的步骤不可能出现不会画滑盖手机。
详细内容如下:
1、滑盖手机零部件认识;
2、前期滑轨选用;
3、测试相关;
4、滑盖手机量产易出问题总结及解决方案;
5、滑盖手机结构设计要点讲解;
6、滑轨的种类;
7、滑轨的行程与产品的长度关联;
8、以滑轨厚度确定整机的厚度;
9、以堆叠厚度确定整机厚度;
10、滑盖手机堆叠要点讲述;

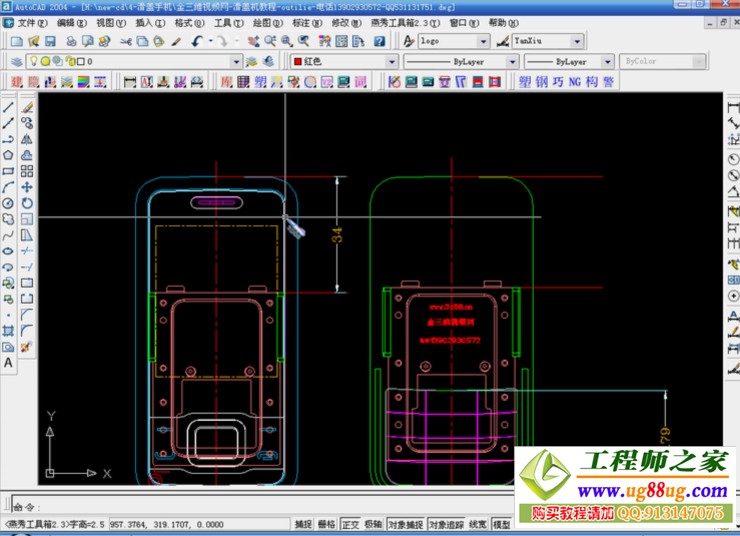

11、CAD布局;
12、Proe建模(整套教程全程录像)期间对滑盖手机的结构重点加以讲述,包括:拆件、滑轨固定、
滑轨ESD、FPC-ESD、电池大小的计算方法、A壳镜片视察大小确定、A壳镜片图、辅料图的
出具滑盖手机主FPC的计算方式及CAD图的制作、摄像头规范文件的制作。 13、多款滑盖手机的FPC出线方式讲解。

光盘内容截图：

01:滑盖手机元件认识、命名方式、相关测试、滑盖手机结构问题总结及解决方式（时长68分钟）
02:滑盖手机结构问题总结及解决方式、根据滑轨的行程和确定整机的长度和宽度（时长62分钟）
03:根据滑轨的行程和确定整机的长度和宽度、FPC线长计算、整机厚度布局（时长62分钟）
04:3D建模-骨架文件构建（时长65分钟）
05:骨架曲面构建-PCBA装配（时长67分钟）
06:拆件-D壳电池仓外部面构建（时长64分钟）
07:大小键盘构建（时长65分钟）
08:D壳装饰件、前壳装饰件、D壳静电墙、卡扣构建（时长65分钟）
09:C壳滑轨固定位细化，CD壳配合位细化。（时长66分钟）

10:B壳结构细化、B壳滑轨配固定位细化（时长60分钟）
11:D壳电池仓位构建、SIM卡出卡位构建、BOSS柱构建（时长64分钟）
12:D壳马达固定位、电池盖卡点、卡扣位、电池盖结构构建（时长64分钟）
13:C壳摩擦条坑、键盘位、C壳摩擦条构建（时长70分钟）
14:大小键盘细化及与AC壳定位、A壳限屏骨位构建（时长62分钟）
15:AB壳结构细化、B壳FPC出线口切除（时长63分钟）
16:A壳装饰件构建、B壳摩擦条坑构建、B壳摩擦条构建（时长64分钟）
17:CD壳PCBA限位滑绘制、D壳反卡绘制。（时长66分钟）
18:D壳电池仓位细化、电池绘制。（时长65分钟）
19:干涉检查、D壳装饰件细化、泡棉、背胶、镜片图绘制。（时长63分钟）
20:泡棉、背胶、镜片工程图输出、滑盖结构重点回顾。（时长61分钟）
21:多款滑盖机结构FPC走线比较、滑盖手机滑动过程讲解、主FPC、摄像头FPC绘制（时长30分钟）

 内容介绍：

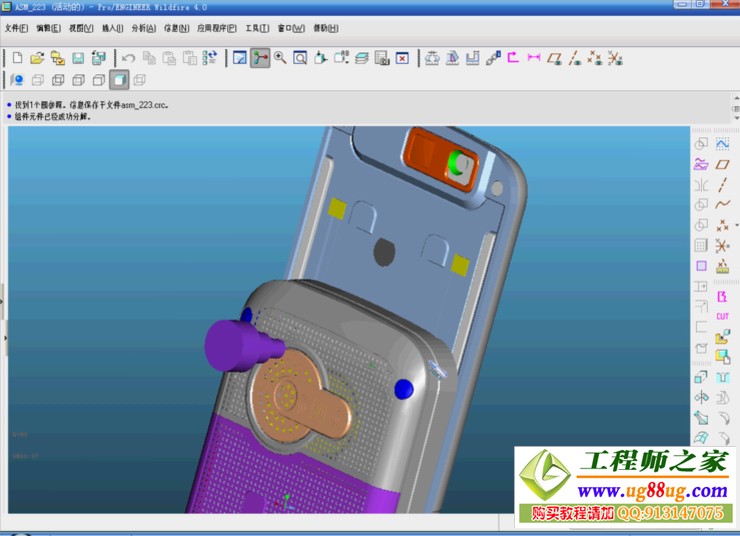

 滑盖手机结构设计视频教程内容-3D效果图(用该款机全程录像)
  滑盖手机滑动动画

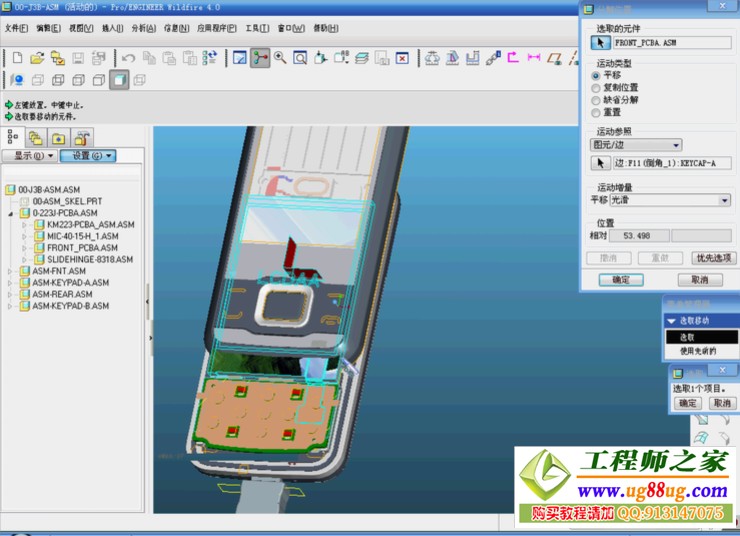

  滑盖手机结构设计视频教程内容-3D剖面图
  滑盖手机结构设计视频教程内容-滑动动画模拟
  滑盖手机结构设计视频教程内容-滑盖手机B壳FPC出线口

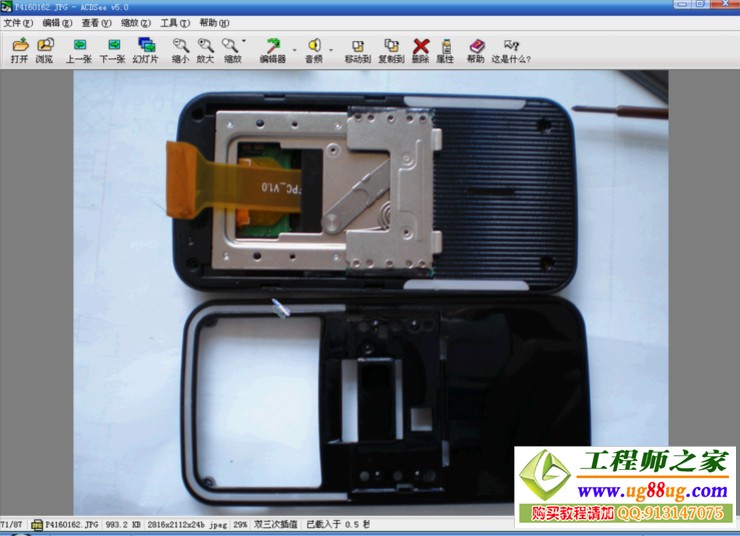

  滑盖手机结构设计视频教程内容-产品实拍图片（BC壳摩擦条）
