ProE4.0直板手机结构设计视频教程

产品说明:

直板手机结构设计视频教程V3.0，手机结构设计教程-内容简介
直板手机教程V3.0相比V2.0新增3小时内容说明：2010年8月份更新版
新增内容包括：超薄手机结构讲解、中框结构设计讲解、建模整体思路讲解、
proe2001基础视频教程。
教程内有2001版3D档，并赠送proe2001基础视频教程)
  (本站制作的直板手机视频教程至今已销售1年多 ,单是看本教程找后到工作反馈给我们的就有
几十个之多，区区240可以为您带来一份高薪工作的机会。工作中有很多技能技巧他人是不会告
诉你的,就算亲人和朋友愿意教你也不一定有时间,每个人都有自己的本职工作。手机行业每个人
都是忙的慌，求人不如求已,你就用240元来缩短自学的时间吧)
光盘适应人群:
1、Proe软件应用熟练（建模，装配，工程图），本教程不会讲解Proe基础命令。
2、有结构设计基础。重点讲手机的结构及行规，如：有些小骨位及档筋的做法没有讲解。

手机行业前述
     据不完全统计全球有3/5的手机来自于深圳制造，所以深圳有“世界手机设计之都”的称号，
深圳的手机上下游配套产业链是日趋完善，行内有句戏言是说MD人员如果不会做手机，几年
后在深圳是很难找到理想的工作，因为越来越多企业开始转向通讯这个行业，并且手机结构是
永远不会过时，因为功能升级是手机的软件及硬件对手机结构结构更新不大。这也造成了如今
在人才市场上招聘手机项目工程师，手机结构工程师的企业特别多(如:中国人才热线前程无优
等招聘网站)。
   当今市场结构设计人员工资较高的领域就在通讯产品领域，一般的深圳设计公司结构设计（MD）
人员的起薪5K+项目奖金，如果有三年的手机MD工作经验一般都有10K的底新+项目奖金。并且很
多设计公司招不到真正能做事的人员。因为只单独在设计公司任过职，接触的知识面较窄（设计公
司MD一般是整天画图，模具厂都很少到，更别说产线,一般只有设计公司的项目人员在新产品试产
时才会跟线），而要设计出一款好的手机，必需要求MDPM人员知识面广从而可以考虑的面面俱全
而本教程作者有幸于在手机方案公司和手机整机公司任过要职，并且与深圳多家设计公司和品牌公
司成功合作过，在手机项目管理，结构设计，堆叠都有过实操的经验。
   相信通过本教程您能快速知道手机公司经营的模式、手机设计的模式、手机的行业术语、手机结
构设计的各部设计准则、手机结构设计的建模方式（与其他产品的建模方式有实质的差别，包括本
站前期制作的教程）、手机结构设计的常规流程。

 视频教程整体内容简介：
    本套教程以直板机作为题材（1款直板+3款带中框结构直板+赠送2款直板手机3D档），主要讲述
直板手机设计各阶段的设计准则、手机元件认识、手机最常用的测试准则、手机PID 建模、手机MD
、相应文件出具（期间会讲述设计公司和企业不同点）

视频教程内容章节细分为下：
1、手机认识（手机各部位名称讲解及中英文对照、proe命名）
 2、设计流程（该部分相当重要，虽然各公司之间有差别但整体差别不大，设计公司与企业差别较大）
 3、常用测试准则讲解(主要讲解环测、结构耐久、表面装饰、ESD、EMI)，因不同的企业会有不同
的测试准则，主要的会相同，本教程只讲对结构最有关联的测试。附有(三座标测量仪，自动影像测试
仪，数显卡尺，千分尺，扭力起子，邵氏硬度计，熔融指数仪，扭力计,表面粗糙度仪,自动插拨力试验
机,冲击试验机,冷热冲击实验机,盐水喷雾试验机,自由跌落试验机,翻滚跌落试验机 ,RCA磨耗试验机,铅
笔硬度仪,膜厚仪,色差仪)各类测试仪器的图片并有各仪器的参数设置标准及中英文名称.各测试设备图片

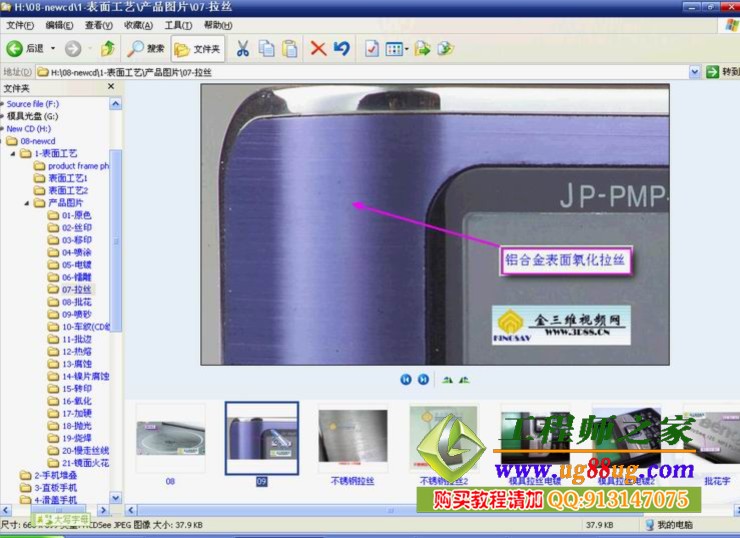

 4、表面工艺（各种表面工艺的讲解，包括“表面工艺教程”）
 5、手机设计间隙规则
 6、各部结构设计准则(keyboard、LCD、speaker、Magnet、 lens 、side key、camera等)为教程的重
点部分。手机结构设计指引文件：下载
 7、模切(die-cutting)产品设计准则

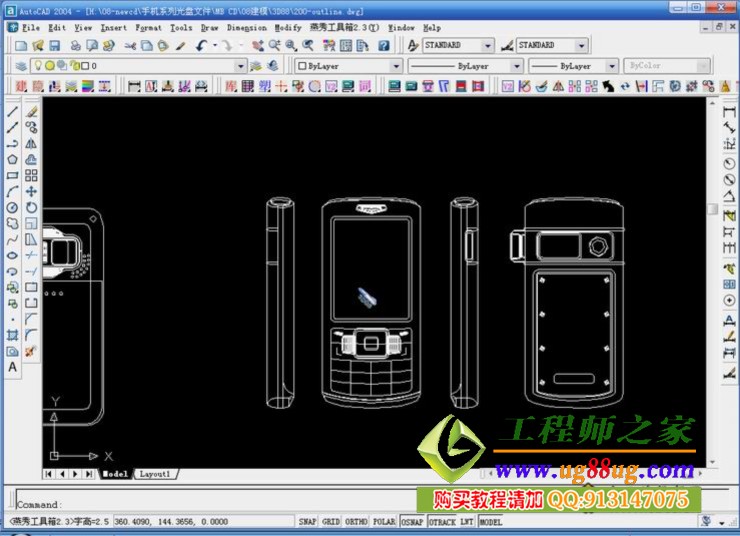

 8、Proe建模：重点讲述建模的思路,方法,技巧包括：CAD 2D骨架→3D建模→MD→结构评审→BOM
→工程图
 9、 MD工程师要输出的文件
 10、手机结构设计评审
 11、手机结构问题总结
直板手机结构设计视频教程-每张盘内容简介：

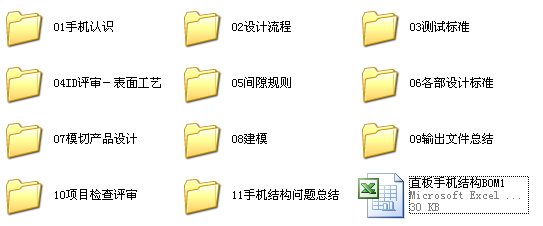

   购买教程后请依下图核对，如发现少文件请告知我们，我们马上会给您发货。正常情况下是不会出
现少文件的现象，因为每张盘是一个压缩包。DVD盘内容截图如下：


内容目录:  视频教程1:行业了解→元件英文名→各元件认识（IO CONN/BATT CONN/CAMERA/SHILEDING
手机芯片组等）→平台组合→设计流程→各环节时间→常用测试→ESD→EMI→Proe界面设置→
Proe快捷键设置。(视频时长64分钟)
   另包括：教程案例3D档、EMN文件、投模ID文件、手机建模命名规则、手机各环节设计资料
（手机设计流程资料、手机设计标准资料、手机各部设计标准、项目检查评审、BOM、手机结
构问题总结等150MB文件资料）。
   视频教程2:多种测试准则讲解→各种测试设备认识→测试设备参数了解→ID评审→ID分析。
(时长58分钟)

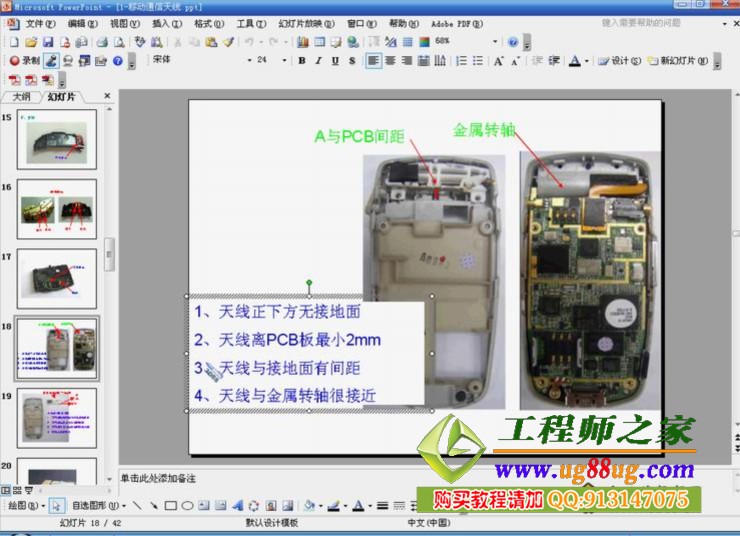

   视频教程3:天线的基础知识→天线的设计环境→天线设计注意点→USB盖设计准则→螺丝孔塞
设计准则→电池设计准则→电池规格→手机电池仓设计准则。 (时长60分钟)
   视频教程4:电池锁扣设计准则→摄像头设计准则→装饰件（塑件电镀、不锈钢、锌合金）设计
准则→FPC设计准则→壳体设计准则→螺丝热熔柱设计准则。 (时长60分钟)
   视频教程5:止扣设计→卡扣设计→挂绳孔设计准则→IO CONN设计准则→键盘设计准则（键帽
、键盘支架、基点)(时长61分钟)
   视频教程6:DOME片设计准则→LCD开窗区域准则→摄像头镜片设计准则→镜片设计准则→手
写笔设计→蔽罩设计(时长67分钟)
   视频教程7:侧键设计准则→喇叭设计准则→听筒设计准则→LCD设计准则→触摸笔设计准则→
马达种类、固定方式  (时长66分钟)
   视频教程8:针对手机各部位设计进行总结回顾  (时长69分钟)

   视频教程9:手机辅料（模切产品）设计→手机建模→建模流程讲述→ID线预处理→原图档快速
浏览讲解(时长106分

钟)

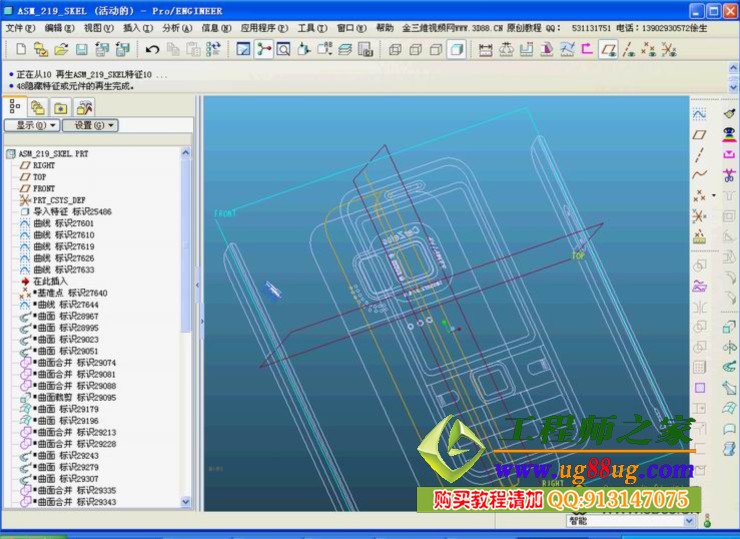

   视频教程10:骨架文件建立→手机建模命名规则→建模前ID分析→手机建模试讲解  (时长58分钟)
   视频教程11:骨架曲面构建→骨架曲线构建骨→前壳构建→后壳构建→后壳电池仓构建→静电墙
（止口）设计准则  (时长53分钟)
   视频教程12:底壳侧键孔构建→侧键构建→IO（USB）孔设计→手写笔头设计  (时长51分钟)
   视频教程13:手写笔管→底壳手写笔配合位设计→底壳电池仓细化  (时长23分钟)
   视频教程14:电池盖创建→键盘整体构建  (时长30分钟)
   视频教程15:键帽构建→键盘支架构建→Rubber构建→听筒装饰件构建 (时长50分钟)
   视频教程16:前壳天地柱构建→LCD光板构建→前壳细化（听筒前音腔设计） (时长50分钟)
   视频教程17:手机底壳卡扣构建→手机前壳扣槽构建（扣位设计注意事项）  (时长68分钟)
   视频教程18:底壳手写笔位细化→底壳与电池盖配合扣位构建 (时长24分钟)
   视频教程19:3D建模整体总结→输出文件（开模清单-BOM-工程图-辅料图）-手机结构问题总结
-MEN文件输入-ESD实

例演练→ID分析评审分件总结→带中框结构要点讲解→中框结构手机3D图档→仿Iphone手机3D档
(时长117分钟)   Proe 2001初级视频教程  (时长52分钟)


内容截图如下:

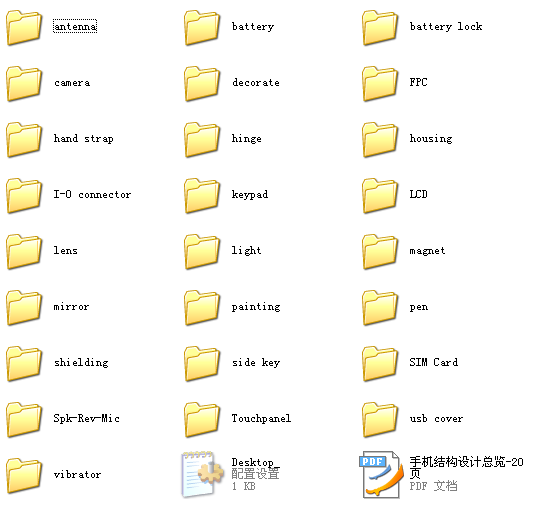

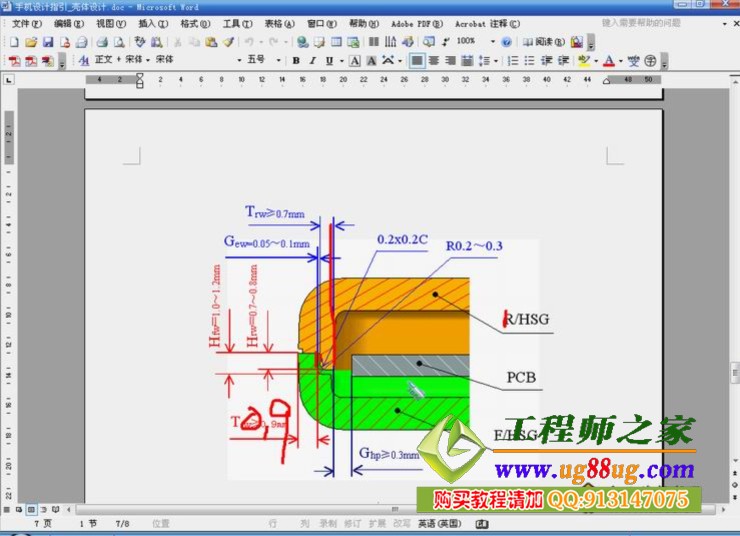

  对手机各部件的结构尺寸详细的解说（教程配套文件夹中）

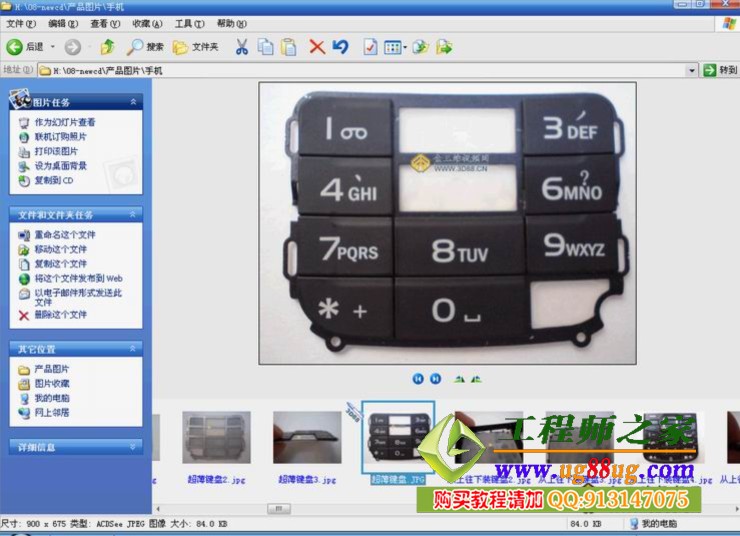

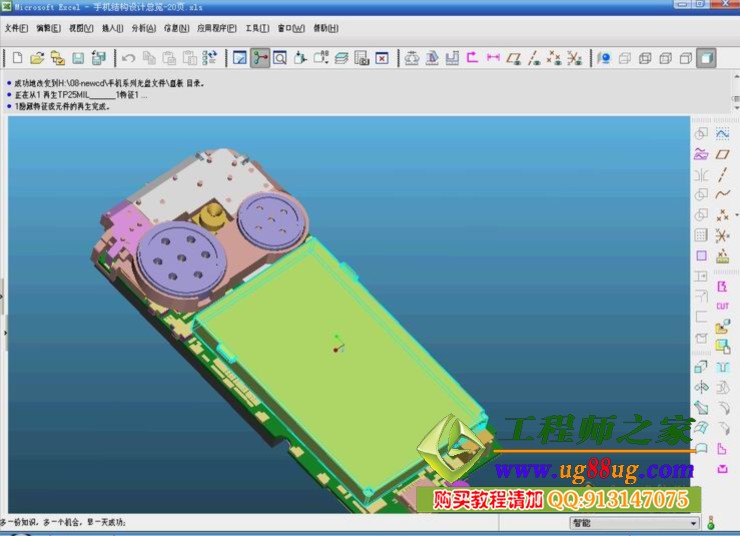

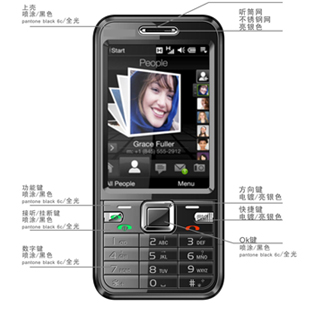

直板手机结构设计视频教程-手机零部件认识图片

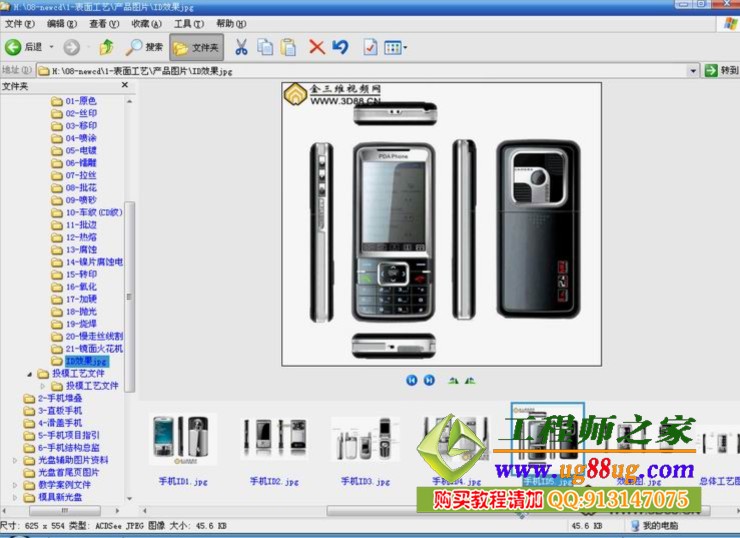

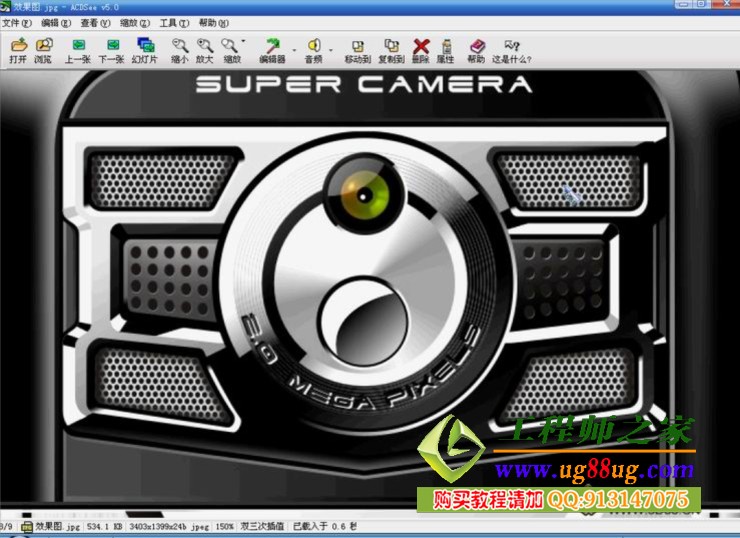

    直板手机结构设计视频教程-ID效果图

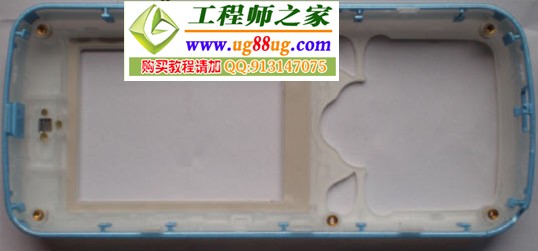

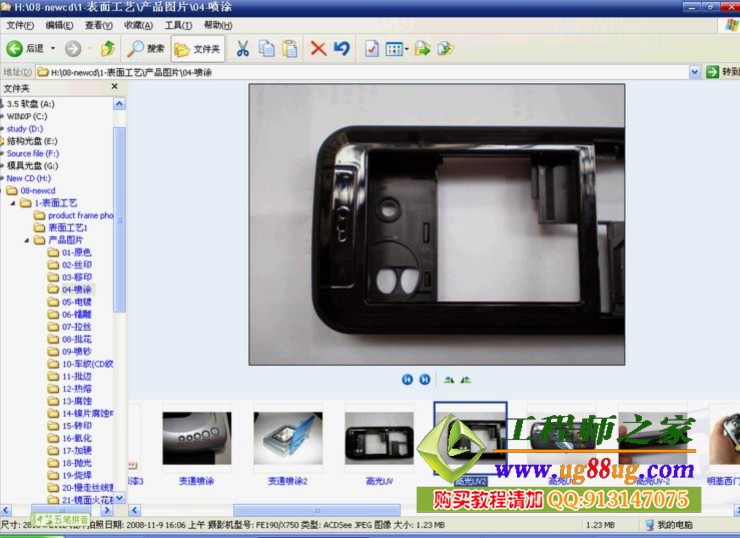

  直板手机结构设计视频教程-产品胶壳实拍图片（手机壳磨砂漆效果）

  直板手机结构设计视频教程-产品胶壳实拍图片（手机壳磨砂漆效果）


  教程案例产品实拍图片(手机带中框结构)

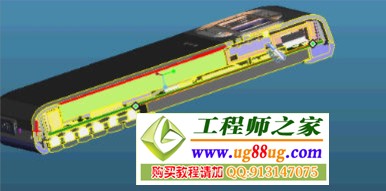

    教程案例产品proe截图(手机带中框结构)
     直板手机结构设计视频教程-手机带银浆DOME


  手机各类测试设备认识(三座标测量仪，自动影像测试仪，数显卡尺，千分尺，扭力起子，邵氏
硬度计，熔融指数仪，扭力计,表面粗糙度仪,自动插拨力试验机,冲击试验机,冷热冲击实验机,盐
水喷雾试验机,自由跌落试验机,翻滚跌落试验机 ,RCA磨耗试验机,铅笔硬度仪,膜厚仪,色差仪)各
测试设备图片

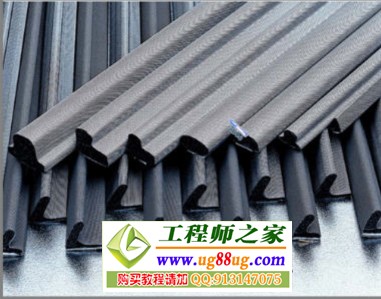

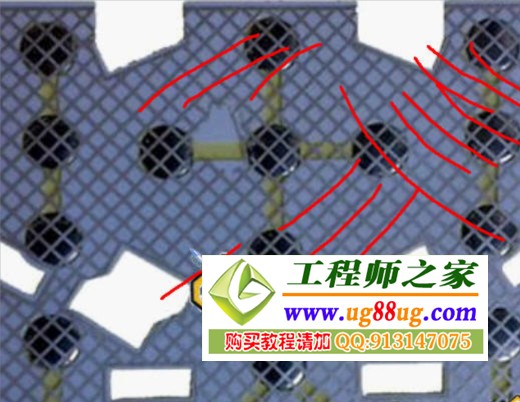

    手机ESD之L形导电泡棉 至顶

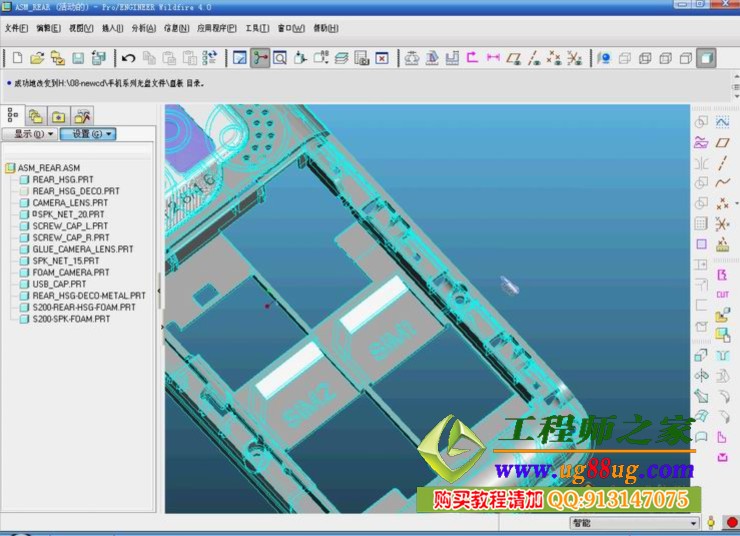

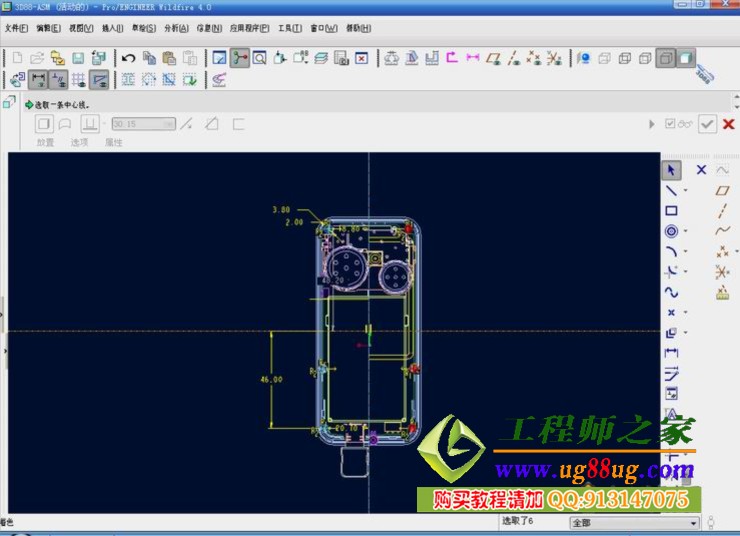

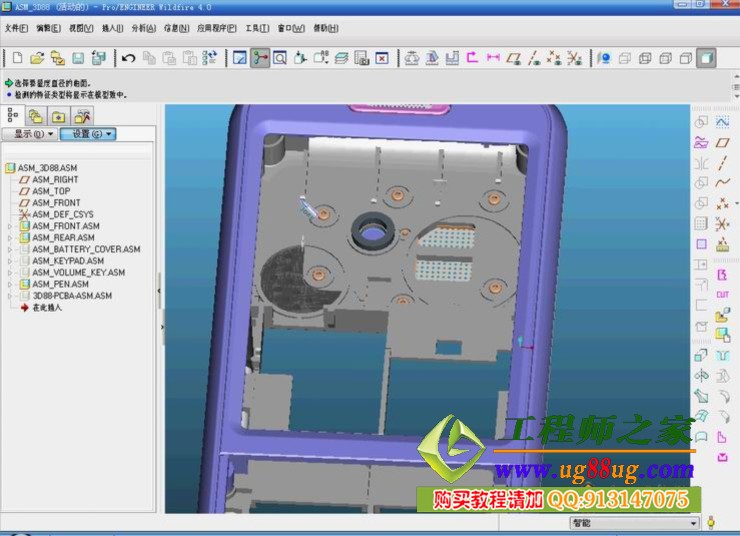

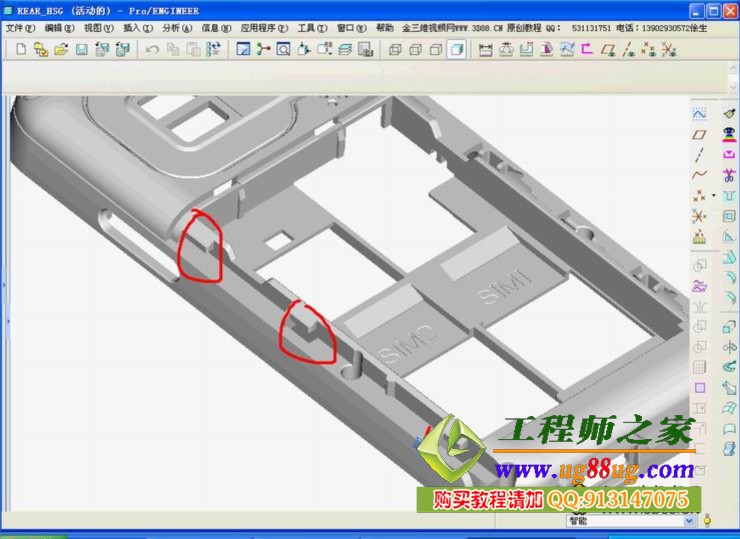

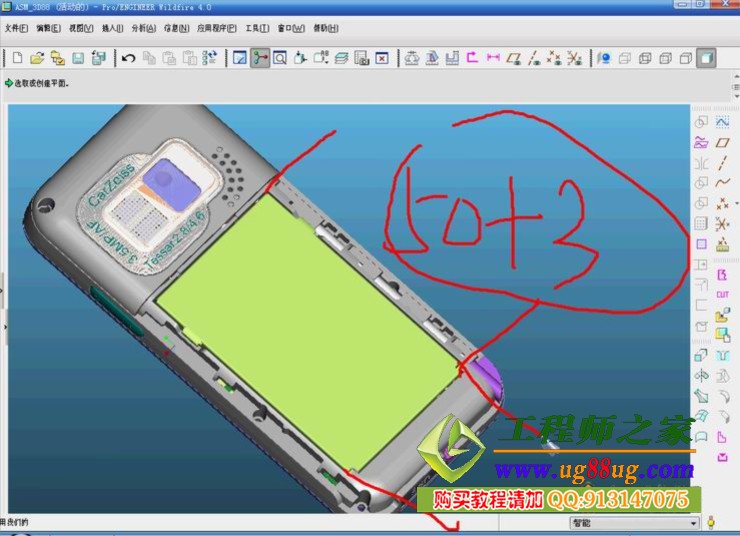

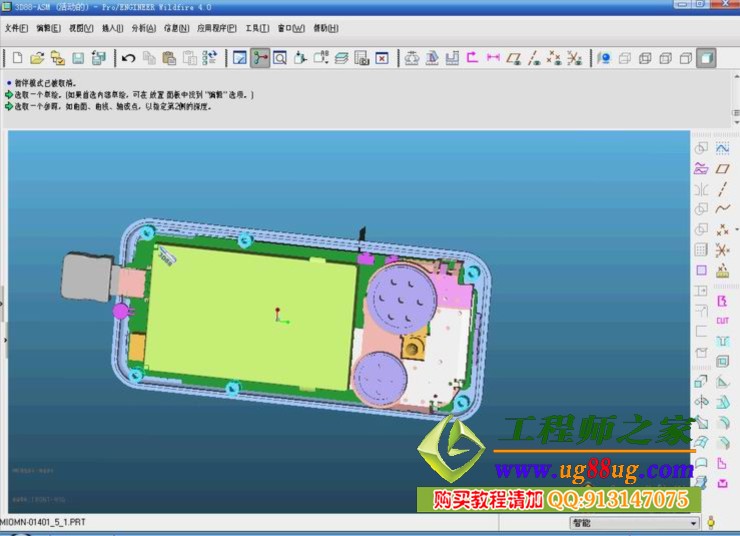

     直板手机结构设计视频教程-手机底壳建模

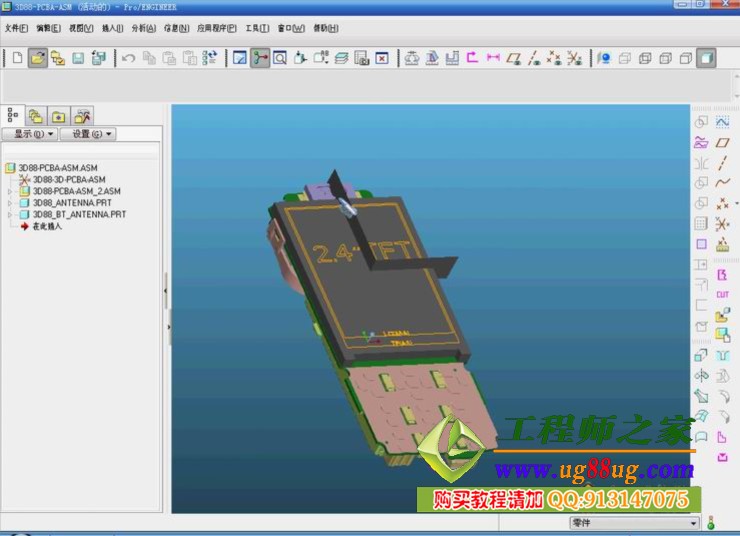

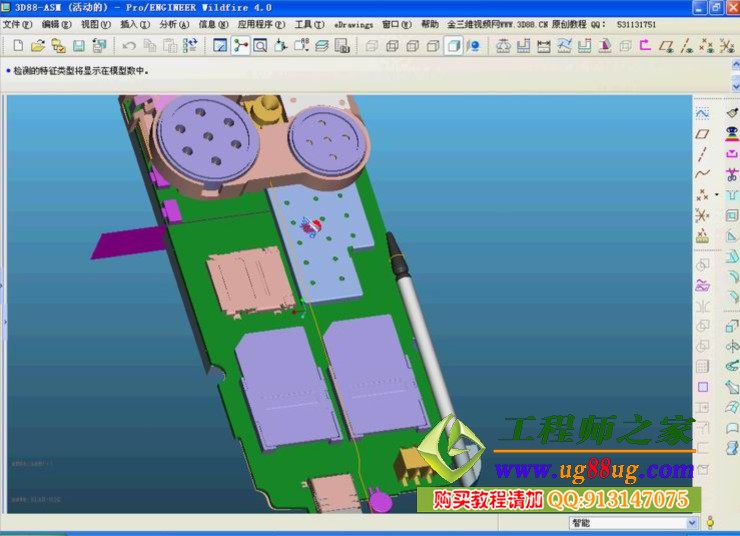

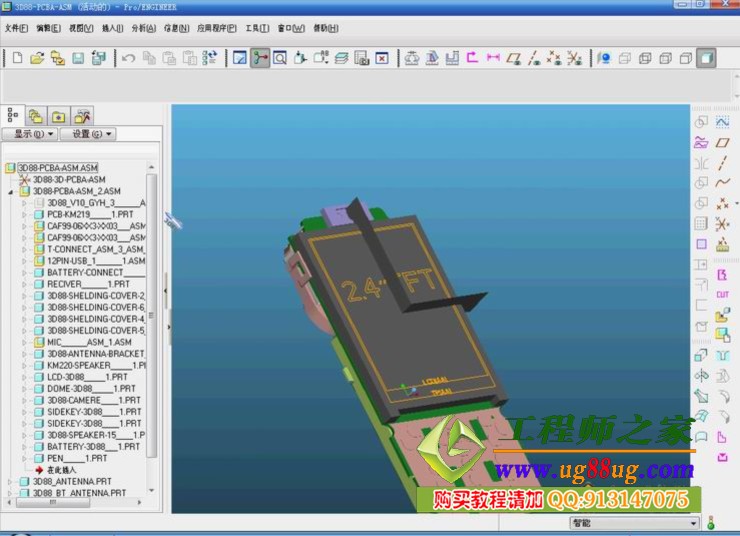

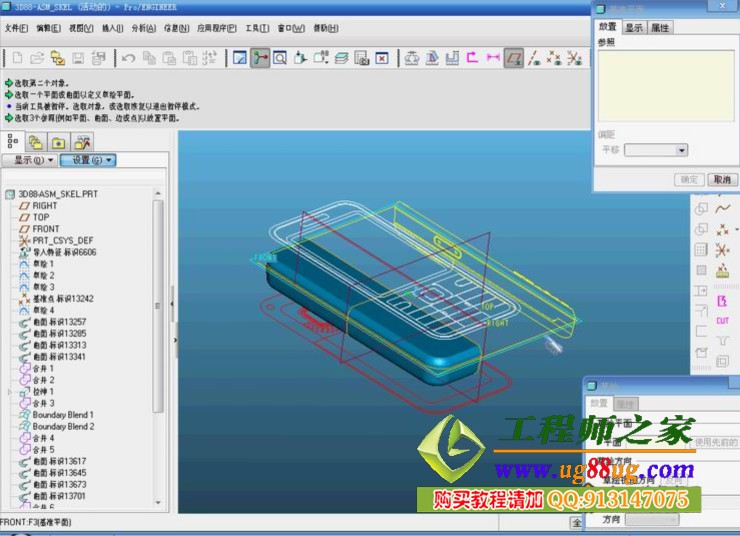

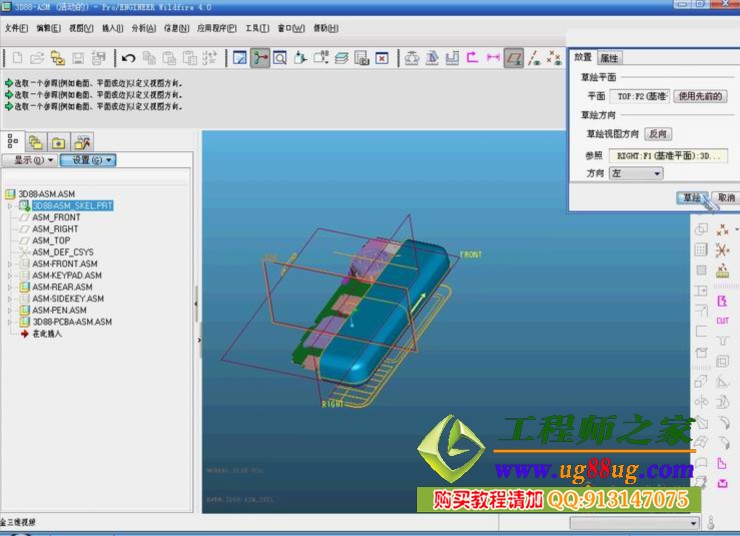

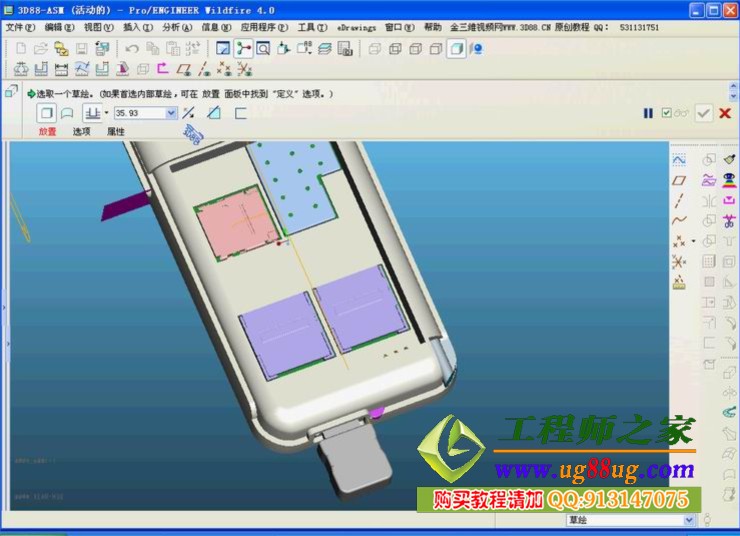

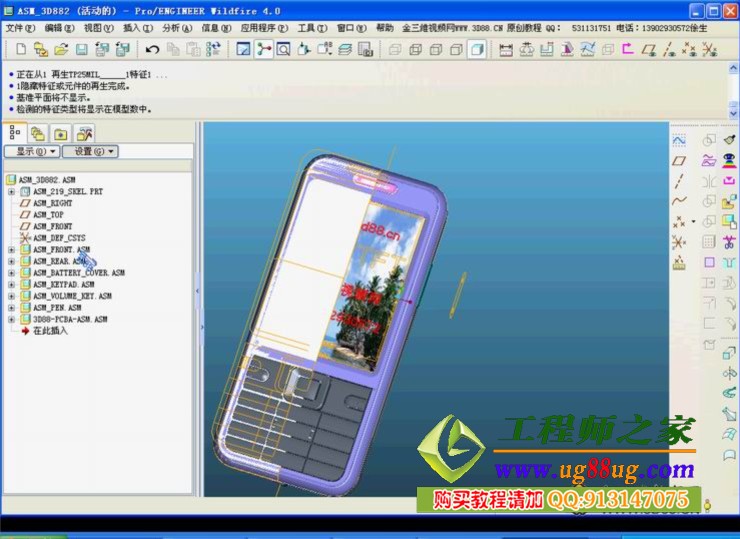

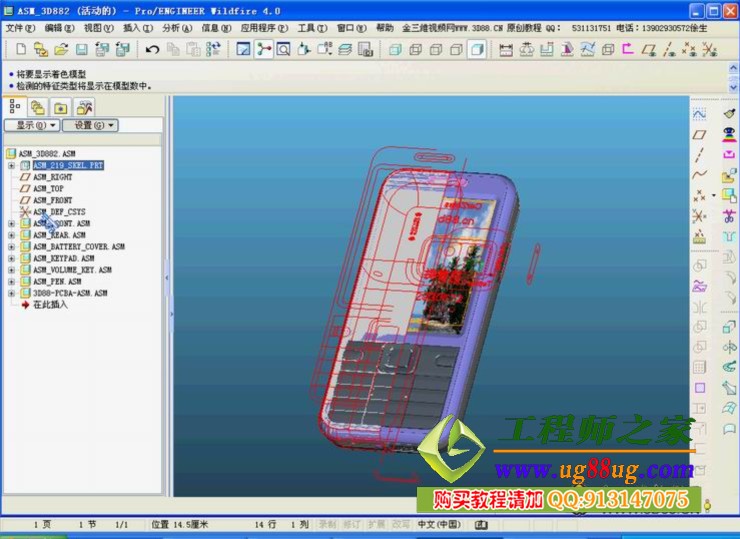

  直板手机结构设计视频教程-手机建模

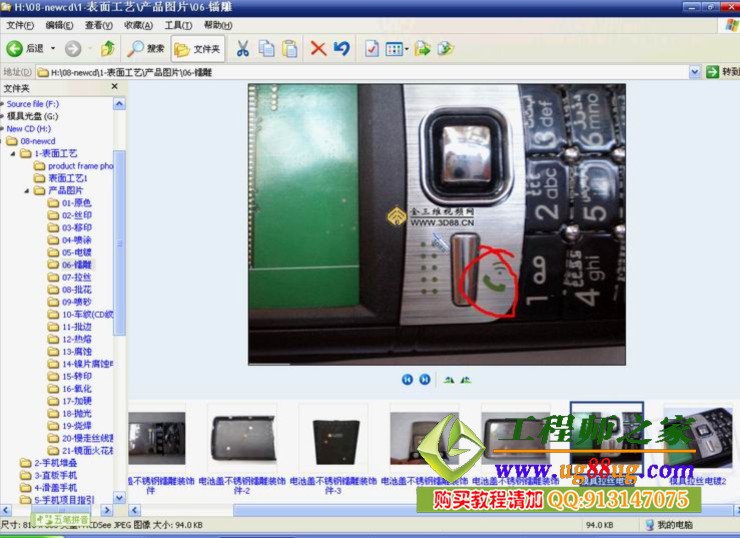

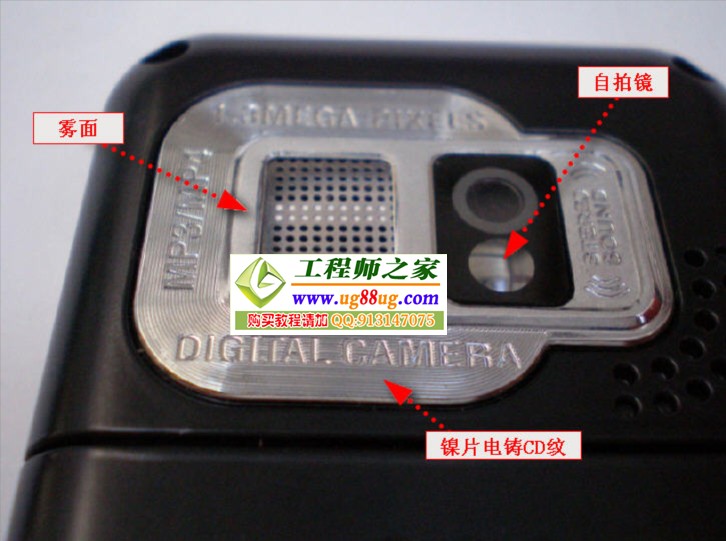

     直板手机结构设计视频教程--手机后壳镍片装饰件
     直板手机结构设计视频教程-手机天线支架+已热熔天线

教程内容截图:







 ---------------------------------------------------------------------------------------------
